介紹：

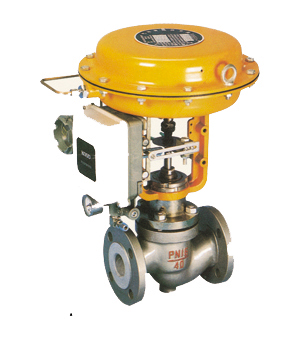

氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
特點：
·頂導向單座調節閥，結構緊湊，部件少、易維修。
·金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
·可調范圍大，固有可調比為50。
·執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
·ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
·ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
材料：·主要零件材料：
·閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
·閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
·軟密封閥芯：增強聚四氟乙烯
·填料：聚四氟乙烯，柔性石墨
·波紋管：1Cr18Ni9Ti
·墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
·膜蓋：A3
·波紋膜片：丁晴橡膠夾增強滌綸織物
·彈簧：60SIMN
·閥桿、推桿：2Cr13、1Cr18Ni9Ti
·襯套：2Cr13
技術參數：
| 公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
額定流量系數
KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 額定行程L（mm） |
16 |
25 |
40 |
60 |
| 膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
| 信號范圍Pr(KPa) |
20~100、40~200 |
| 氣源壓力Ps(MPa) |
0.14~0.4 |
| 固有流量特性 |
直線、等百分比 |
| 固有可調比 |
50 |
| 允許泄漏量 |
硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 |
| 公稱壓力PN（MPa） |
1.0、1.6、4.0、6.4 |
|
工作溫度t（℃） |
常溫型 |
-20~200、-40~240、-60~250 |
| 散熱型 |
-40~450、-60~450 |
| 高溫型 |
450~560 |
| 低溫型 |
-60~-100、-100~-200、-200~-250 |
本產業性能指標貫徹GB/T4213-92標準
連接標準法蘭標準
鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88 JB/T79-94 法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面. 薄膜執行機構氣信號接口:內螺紋M16×1.5 夾套保溫型夾套載熱體接口:對焊φ18×4 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造. 如:ANSI JIS JPI等標準
