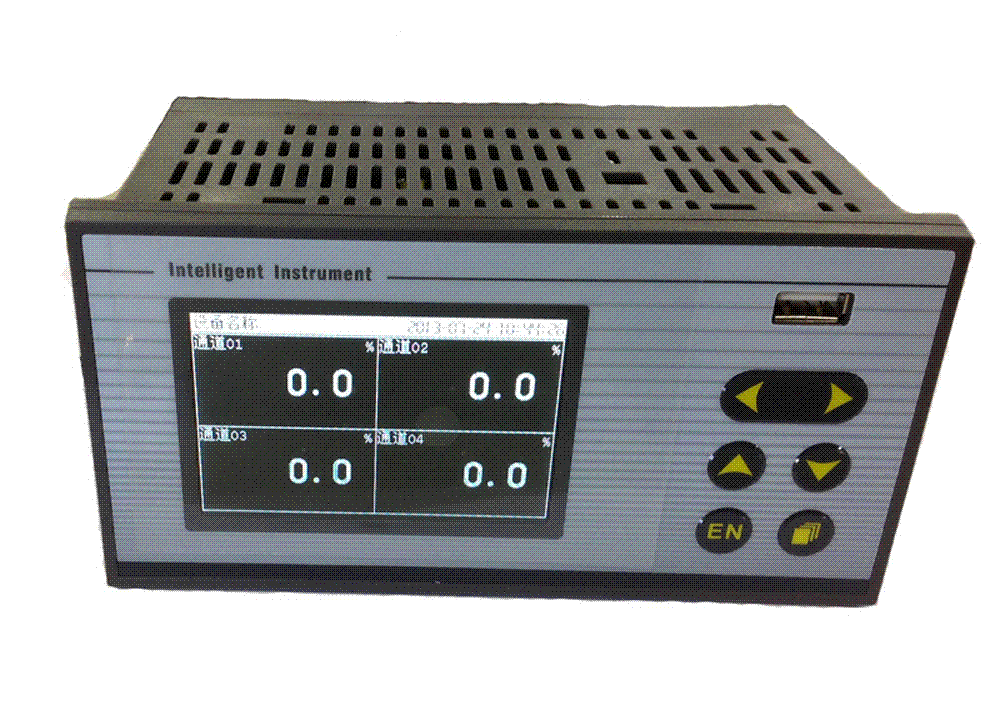

ARS3100無紙記錄儀是將工業現場的各種需要監視記錄的輸入信號，比如熱電阻和熱電偶的溫度信號、流量計的流量信號、壓力變送器的壓力信號等。通過高性能微處理器進行數據處理，一方面在高分辨液晶顯示屏幕上以多種形式的畫面顯示出來，另一方面把這些監察信號的數據存放在儀表內部的大容量存儲芯片內，以便在儀表上直接進行數據和圖形查詢、翻閱和打印。
特點
n 標準儀表尺寸160mm*80mm
n 單色液晶顯示，320*200分辨率
n 4路萬能信號輸入，mA、V、mV、TC、RTD等
n 支持熱電偶輸入冷端補償
n 高精度信號輸入±0.2%F.S.
n 間隔1分鐘可記錄180天，10年數據不丟失
n 通道高低限報警，4路繼電器觸點輸出
n 1路4-20mA電流輸出，1路24VDC配電
n USB 2.0接口，支持儀表數據導出
n 多種數據表現形式，數顯、棒圖、曲線
n 支持通道累積，同時支持班報、日報、月報和年報
n 標準RS232C/RS485通訊接口，標準ModbusRTU協議
n 具有組態文件備份導出功能
1.1 儀表安裝
對本儀表的安裝場所，安裝方法進行說明，安裝時請務必閱讀此部分。
安裝注意事項：
本儀表為盤裝式。
請安裝在室內，避開風雨和太陽直射。
為了防止本儀表內部溫度上升，請安裝在通風良好的地方。
安裝本儀表時請不要左右傾斜，盡量水平安裝（可后傾<30°）。
安裝時避開以下場所：
太陽光直射到的地方和熱器具的附近。
工作時環境溫度超過50℃的場所。
工作時環境濕度超過85%的場所。
電磁發生源的附近。
機械振動強的場所。
溫度變化大容易結露的場所。
油煙、蒸汽、濕氣、灰塵和腐蝕性氣體多的地方。
安裝方法
儀表盤請用1～12mm的鋼板。
1、從儀表盤前面放入儀表。
2、用儀表所帶的安裝支架如下圖所示安裝。
|
