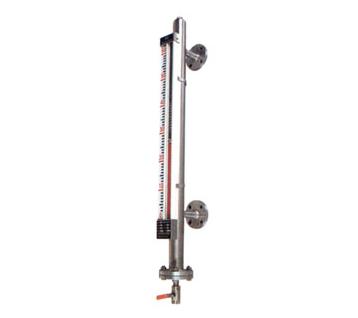

UDZ-10型磁浮子翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
基本參數
測量范圍LD：200-15000mm
L1:與介質的比重及浮子的材質有關,詳見下表
|
介質比重 |
L1（mm） |
|
防銹鋁浮子（FL2）
及LF2氟塑包裹的浮子 |
不銹鋼浮子（1Cr18ni9Ti） |
|
0.45
0.55
0.65
0.75
0.85
0.95
≥1.0 |
463
286
210
166
140
120
113 |
340
260
220
|
D:φ52-φ83;Dφ115-φ200(視壓力而定)
測量精度: ±10mm;
介質溫度:≤80。C ,也制作成≤480。C
介質比重：≥0.4
介質粘度： ≤0.02Pa.S
連接法蘭：
| DN20 |
PN（MPa） |
| 0.6-2.5 |
4.0-16.0 |
| 標準號 |
HG20593-97 |
HG20595-97 |
注：HG20595-97我廠液位計選用FM面
| Dg15 |
Pg(Kgf/cm2) |
| 220 |
320 |
| 標準號 |
H12-0-2 |
H12-0-3 |
注：當液位計安能裝受環境影響，空間位置L1<300,訂貨時應明顯提出。
|
