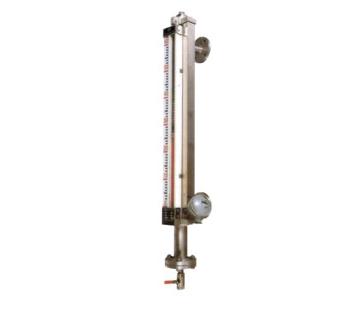

UDZ-3型電遠傳磁浮子液位計主要由主體、磁浮子、傳感器、變送器和顯示儀五部分組成。其工作原理是以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管,從而使傳感器內的總電阻(或電壓)發生相應的變化,然后通過變送器將電阻 (或電壓)的轉變成4-20mA.DC的標準電流輸出,再由我廠專門配套生產的XMC系列數顯液位控制儀,顯示液位和設定上、下限報警,實現液位的位式控制或調節。此外亦可與我廠生產的DSB型光柱數顯儀配套,顯示更為直觀;蛘吲c其它可以接受4-20mA.DC信號輸入的任何顯示儀或調節器相配套,實現對液位的遠距離顯示、位式控制、斷續或連續的PID調節。
基本參數 環境溫度:-10—+50。C 介質溫度:≤80。C,也可制作成≤480。C 輸出信號:4—20mA.DC 供給電源:24V.DC±5% 測量精度:L=500-1000mm, ≤ ±1.5%FS, L>1000mm ≤ ±1.0%FS 負載電阻:0-750Ω 防爆標志:ibIICT5 關聯設備:JHA-B安全柵 其余參數和UDZ-1型相同 | |
