| o 結構原理 |
| WRET-01 型壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與 |
| 顯示測量?jì)x表的聯接方法均與一般熱電偶相同。 |

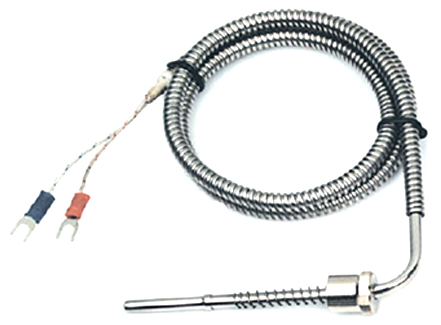

| WRET-01型壓簧式固定熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。 |
|
| o 安裝方法 |
| WRET-01型壓簧式固定熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測 |
| 物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。 |
|
| o 型號規格 |
|
型號 |
分度號 |
測溫范圍 ℃ |
熱響應時間 t0.5s |
保護管材料 |
|
WRET-01 |
E （ EA-2 ） * |
0~400 |
<5 |
不銹鋼 1Cr18Ni9T i |
|
規格 |
連接螺栓 l 2 mm |
|
總長 Lmm |
保護管 l 1 mm |
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
|
|
|
|
| |
| 注：訂貨須寫明： 1 ）產品名稱和型號 2 ）總長和置深（ L*L 1 *L 2 ） 3 ）分度號打“ |
| * ”表示特殊規格訂貨。 |
