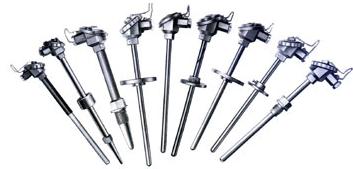

WZ系列裝配式熱電阻在工業用熱電阻作為溫度測量傳感器，通常與溫度變送器，調節器以及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度。 WZ系列裝配式熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。當被測介體中有溫度剃度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。 盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成。
●主要技術指標:溫度測量范圍及允差
熱電阻類別
測溫范圍℃
分度號
允許偏差△t℃
WZP型鉑電阻
200～420
Pt100
B級(-200～800℃ 允差±(0.30+0.005|t|)
A級(-200～650℃) 允差±(0.15+0.002|t|)
WZC型銅電阻
-50～100
Cu50
-50～100℃ 允差±(0.3+6.0×10-3t)
注：式中"t"為感溫元件的實測溫度絕對值。
注;分度號為Pt10的工業鉑熱電阻需協議供貨。
※熱電阻的公稱壓力;一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂.
※熱電阻最小插入深度;應不小于其保護管外徑的8-10倍
※絕緣電阻;當周?chē)諝鉁囟葹?5-35℃,相對濕度≤80%時,絕緣電阻≥20兆歐.
※熱電阻感溫元件在0℃時電阻值(R0)及其與在100℃時的電阻值(R100)比值.
比值=R100/R0
分度號為PT10.PT100時;P100/R0=1.3850±0.001
分度號為Cu50.Cu100時;R100/R0=1.428±0.002
● 長度規格
保護管直徑
長度 L
Ø12
225 250 350 400 450 550 650 900 1150
Ø16
300 350 400 450 500 650 900 1150 1650 2150
錐型保護管
225 250 300 400
● 接線盒種類
外形
代號及規格
名稱
連接尺寸
材質
項目
普通螺紋
B防濺型接線盒
代號
2MB4
2MB6
鑄鋁
A
M16×1
M12×1
B
M20×1.5
B防水型接線盒
3MB4
3MB6
隔爆型接線盒
4MA3
4MA4
