GV/SV/FV10型玻璃轉子流量計             GV/SV/FV10型玻璃轉子流量計結構示意圖

GV/SV/FV20型玻璃轉子流量計            GV/SV/FV20型玻璃轉子流量計結構示意圖

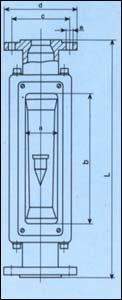

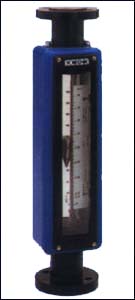

GV24型玻璃轉子流量計                              GV240型玻璃轉子流量計結構示意圖

型號規格

公   稱 通   經 DN(mm)	型   號	測量范圍L/h
		水20L/h	氣(101325Pa20℃)/h
15	GV24-15  GV24-15F  GV/SV/FV10-15  GV/SV/FV10-15F  GV/SV20-15  GV/SV/FV20-15F	4-40 6-60 10-100 16-160 25-250 40-400 63-630	0.2-2 0.3-3 0.5-5 0.8-8 1.2-12 2.20
25	GV24-25  GV24-25F  GV/SV/FV10-25  GV/SV/FV10-25F  GV/SV20-25  GV/SV/FV20-25F	63-630 100-1000 160-1600 250-2500	2-20 3-30 5-50 8-80
40	GV24-40  GV24-40F  GV/SV/FV10-40  GV/SV/FV10-40F  GV/SV20-40  GV/SV/FV20-40F	160-1600 250-2500 400-4000	5-50 8-80 12-120
50	GV24-50  GV24-50F  GV/SV/FV10-50  GV/SV/FV10-50F  GV/SV20-50  GV/SV/FV20-50F	400-4000 630-6300 1000-10000	12-120 20-200 30-300

技術參數

測量范圍	水（20℃） 10-100000L/h  空氣(101325Pa、20℃）0.3-220L/h
范圍度	10：1
準確度、等級	1.0;1.6
錐管	長度:300mm
標尺	毫米標尺及流量標尺
被測流體狀況	壓力:DN15-DN25:1.0MPaDN40:0.9MPaDN50:0.7MPa  溫度;-20℃～120℃

GV/SV/FV10型安裝尺寸    (mm)

公  稱 通  經 DN	窗口尺寸a×b	GV10				SV10				FV10
		L1	c	管螺紋	重量	L2	c	d	重量	L3	c	d	e	重量
15	26×230	408	53	G1/2	1.2	400	Ø13.5	Ø44	1.5	310	Ø65	Ø95	4-Ø14	1.8
25		414	75	G1	1.5	450	Ø27	Ø65	2		Ø85	Ø115		2.3
40	40×230	428	92	G11/2	2		44	Ø80	3		Ø110	Ø145	4-Ø18	3.4
50	50×230	431	116	G2	3.5		Ø53	Ø103	5		Ø125	Ø160		5.5

GV/SV/FV20型安裝尺寸

公  稱 通  經 DN	GV20			SV20			F20
	L1	a	管螺紋	L1	a	b	L3	d	c	e
15	375	Ø58	G1/2	400	Ø58	Ø17	425	Ø95	Ø65	4-Ø14
			G3/8					Ø88.9	Ø60.5	4-Ø16
			NPT1/2					Ø95.2	Ø66.5	4-Ø16
25		Ø74	G1	450	Ø74	Ø30		Ø115	Ø85	4-Ø14
			G3/4					Ø108	Ø79.2	4-Ø16
			NPT1					Ø123.9	Ø88.9	4-Ø19
40		Ø92	G11/2		Ø92	Ø44		Ø145	Ø110	4-Ø18
			NPT11/2					Ø127	Ø98.6	4-Ø16
50		Ø112	G2		Ø112	Ø54		Ø160	Ø125	4-Ø18
			NPT2					Ø152.4	Ø120.7	4-Ø19

GV24型安裝尺寸

公  稱 通  經 DN	窗口尺寸 a×b	L	c	d	e	重量 (kg)
15	37×302	500	Ø65	Ø95	4-Ø14	6
25	52×294		Ø85	Ø115		10
40	64×278		Ø110	Ø145	4-Ø18	13
50	94×266		Ø125	Ø160		18
