一、寬屏彩屏無紙記錄儀概述：
ARS6500R彩屏無紙記錄儀最多具有12個模擬量 輸入通道、2個脈沖量輸入通道、6個報警輸出通道、4個模擬量輸出通道、4個PID控制回路及100mA配電輸出，并具有1個RS-232C通訊接口、1 個隔離型RS-485通訊接口和1個U盤接口。采集的數據存儲在RAM存儲器中，它能以曲線、工程量數據和百分量等多種形式顯示實時數據和追憶歷史數據，也可以將數據通過RS-232C和RS-485通訊接口遠傳。
ARS6500R彩屏無紙記錄儀集顯示、處理、記錄、報警等多功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。

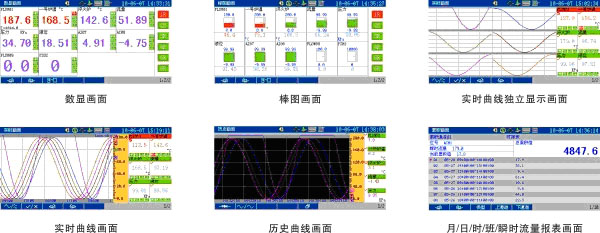

二、彩色寬屏無紙記錄儀產品畫面展示：  三、寬屏無紙記錄儀產品技術指標：
|
通道數 |
12路萬能信號輸入。 |
|
顯示 |
7英寸彩屏屏 480×240圖形點陣 |
|
輸入信號類型 |
Ⅱ型標準信號：(0~10)mA、(0~5)V。 |
|
Ⅲ型標準信號：(4~20)mA、(1~5)V。 |
|
9種熱電偶：B、E、J、K、S、T、WRe5-26、R、N。 |
|
2種熱電阻：Pt100、Cu50。 |
|
精度 |
0.02% |
|
輸入阻抗 |
標準電壓信號、(-10~10)V輸入為1MΩ。 |
|
標準電流信號輸入為250Ω。 |
|
其它信號輸入為大于20MΩ。 |
|
隔離 |
通道和地之間隔離電壓大于500VAC，全隔離型，通道和通道之間隔離電壓大于250VAC。 |
|
熱電偶 |
內阻不大于1000Ω，斷偶檢測有走向起點、走向終點和保持3種處理方式可供選擇。 |
|
熱電阻 |
脈沖激勵，瞬時電流0.25mA，引線電阻最大10Ω，三線相同。 |
|
供電 |
交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：30VA；
直流供電電壓：24VDC。 |
|
熔絲規格 |
1.0A/250VAC，慢熔斷型，使用時無需更換。 |
|
配電規格 |
每通道30mA，24VDC。 |
|
報警輸出 |
250VAC，3A繼電器輸出。 |
|
模擬量輸出 |
輸出信號類型： (4~20)mA。 |
|
硬件看門狗 |
集成WATCHDOG芯片，保證主機長期安全可靠運行。 |
|
實時時鐘 |
采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月。 |
|
掉電保護 |
所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會(huì )因掉電而丟失。 |
|
通訊接口 |
提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離 |
|
通訊協議 |
采用R-Bus通訊協議，通訊波特率有5種可選，即1200 bps、9600 bps、19200 bps、57600bps和115200bps |
|
采樣周期 |
1秒，即1秒對各通道采樣1次 |
|
記錄 |
記錄間隔分為1秒、2秒、4秒、10秒、30秒、1分、10分、30分、60分9檔，記錄時間長短與記錄間隔及通道數有關。 |
|
尺寸 |
外形尺寸：160mm*80 mm *84 mm，開孔尺寸：138mm*138mm |
|
|
|
|
|
|
|

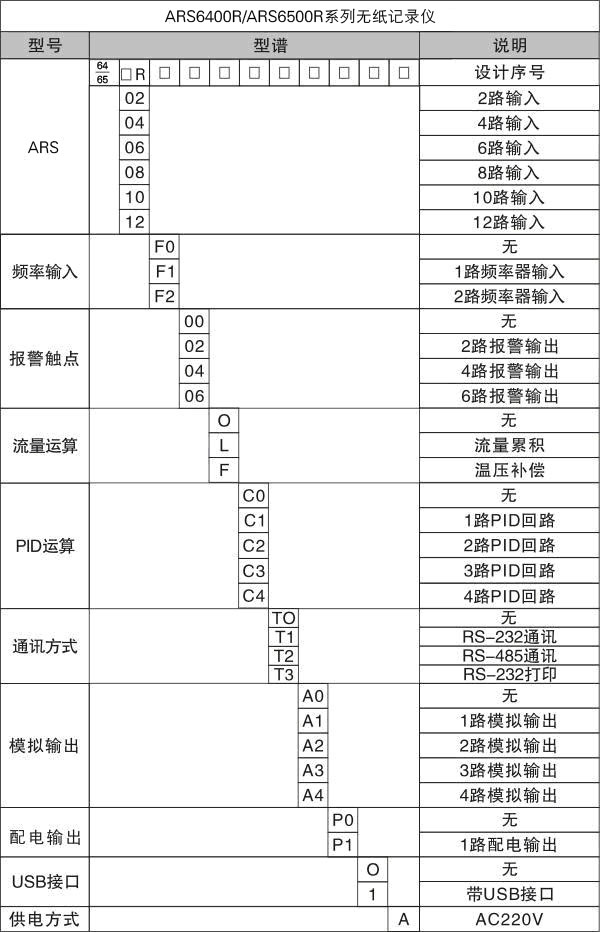

四、寬屏彩屏無紙記錄儀產品選型表：
注：A、12路模擬量輸入，前8路萬能輸入，后4路不能PT100信號輸入
B、有模擬量輸出，則模擬量輸入最多只能8路

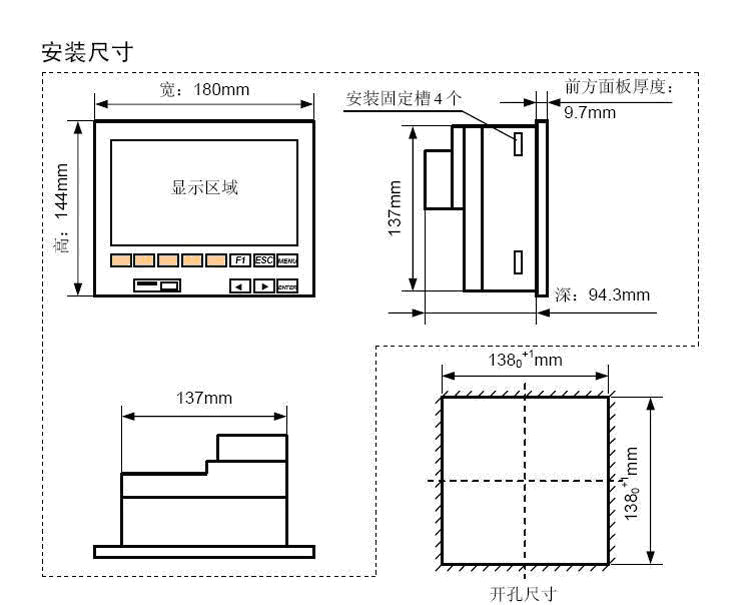

五、記錄儀安裝尺寸：  |
