一、帶打印無紙記錄儀概述
隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的顯示記錄控制儀表的技術更新越來越快，舊的控制室儀表不斷被新的、性能更可靠、功能更強大、使用更方便的控制室儀表取代。在廣泛應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，本公司經過多年連續開發和生產，已經成功推出一系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。
ARS3100DY帶打印無紙記錄儀具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。
二、帶打印無紙記錄儀功能特點
ARS3100DY帶打印無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：
◆ 采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警；
◆ 采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 多種選配功能、附加功能可選：選配功能：數據備份、串口通訊、串口打印、報警功能、饋電輸出、變送輸出等；附加功能：歷史曲線。注：選配功能需客戶訂貨時說明，附加功能需定制。
三、帶打印無紙記錄儀技術指標
屏幕： 128*64點陣藍屏液晶顯示器（LCD）；
精度： 實時顯示：±0.2% F.S.；
追憶精度：±0.2% F.S.；
（注：熱電偶應去掉冷端誤差；）
處理器：采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警；
存儲模塊：采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息；
輸入規格：全隔離萬能輸入，1～4通道信號輸入（最大可支持4路模擬量輸入+1路頻率輸入）；
記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
電壓輸入：0-5V、1-5V、0-20mV、0-100mV ；
電流輸入：0-10mA、4-20mA，（0-20mA需在訂貨時注明）；
電阻輸入：Res；
頻率輸入：頻率信號（PI）（頻率范圍：0-5000HZ；輸入信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；
熱電阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）；
熱電偶： S、B、K、T、R、E、N、J；
輻射高溫計：F1、F2；
鎢錸：WRe3-25、WRe5-26；
其它輸入信號（如開關量輸入）或分度號（如PT1000）需在訂貨時注明；
配電輸出：變送器集中配電+24VDC，標準配電≤30mA（最大負載能力可定制），支持多種規格集中配電（如12VDC、5VDC配電輸出）； 變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力750Ω（最大），方便了顯示儀表或DCS/PLC的采集，也實現了信號的長距離傳輸；

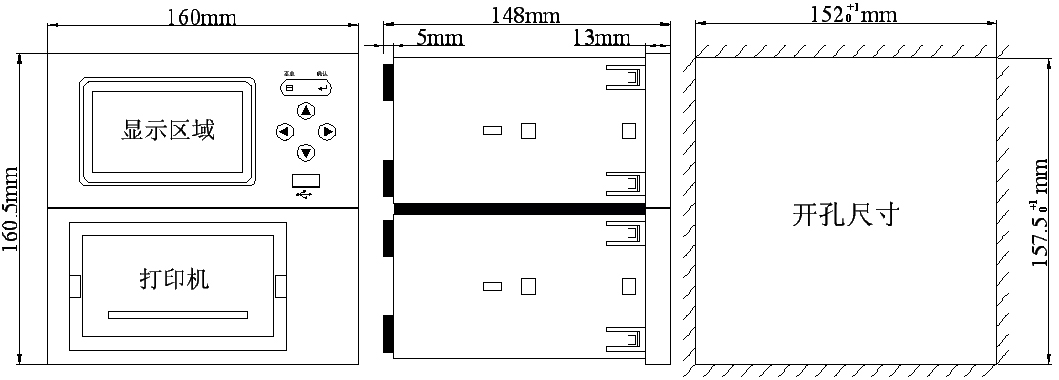

四、帶打印無紙記錄儀尺寸  |
